سافت استارتر چیست؟ راهنمای کامل راه‌اندازی نرم موتور
راهنمای کامل راه‌اندازی و توقف نرم موتورهای صنعتی
مقدمه
Starter Soft چیست؟ اگر بخواهیم کوتاه پاسخ دهیم سافت استارتر چیست، باید گفت تجهیزی است که راه‌اندازی موتور را کنترل می‌کند تا جریان و تنش مکانیکی ناشی از استارت مستقیم کاهش یابد.

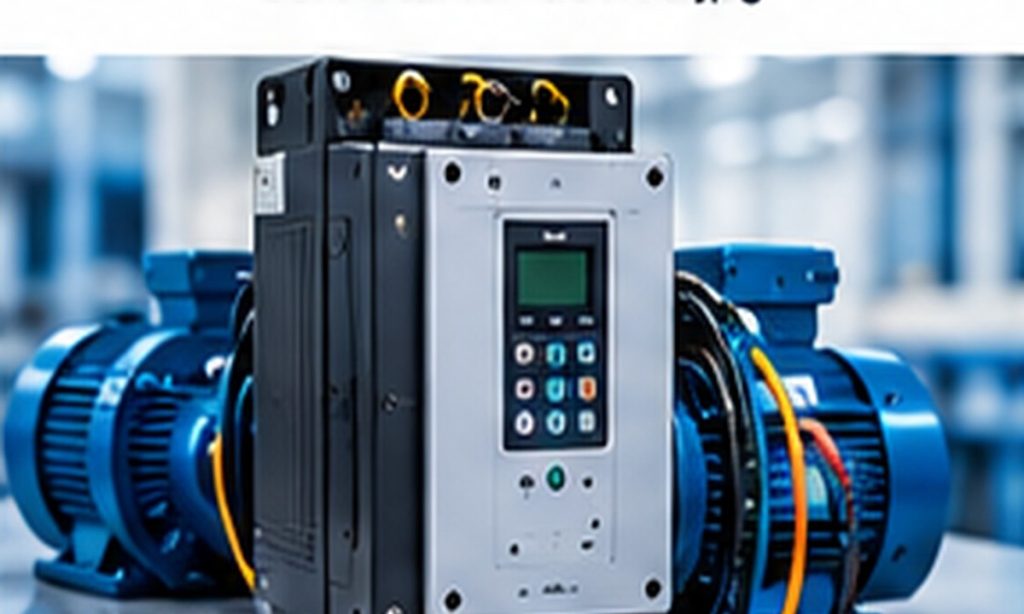

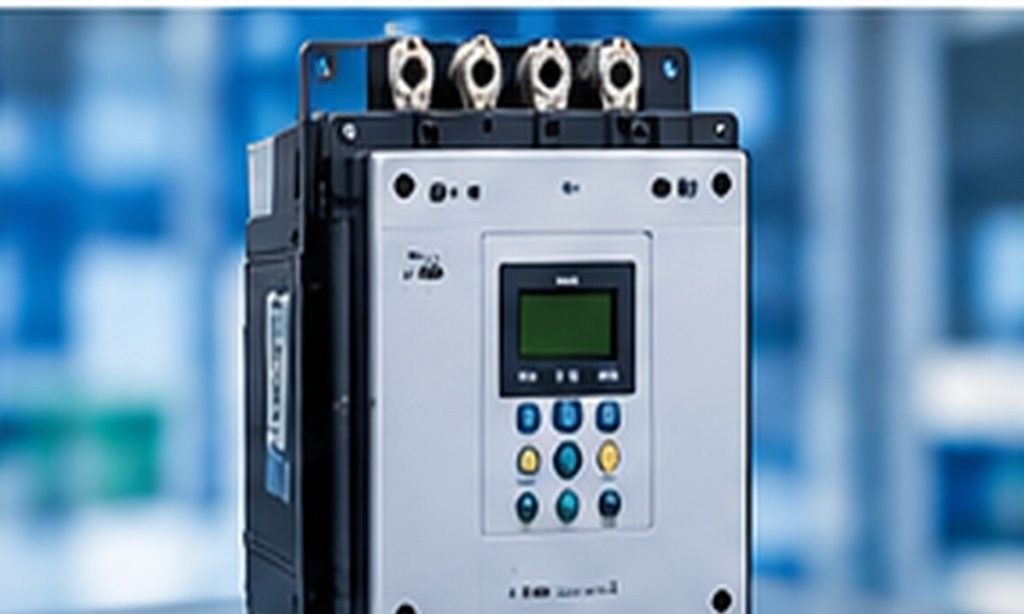

سافت استارتر یا Starter Soft تجهیزی الکترونیکی برای کنترل مرحله راه‌اندازی و در مدل‌های مناسب توقف موتورهای الکتریکی است. هدف اصلی آن کاهش جریان و تنش مکانیکی ناشی از راه‌اندازی مستقیم است. برخلاف اینورتر، کاربرد اصلی سافت‌استارتر کنترل پیوسته سرعت نیست.
۱. سافت استارتر چیست؟
سافت استارتر با کنترل تدریجی ولتاژ مؤثر اعمال‌شده به موتور، فرآیند راه‌اندازی را نرم‌تر می‌کند و می‌تواند جریان هجومی و ضربه مکانیکی را کاهش دهد.

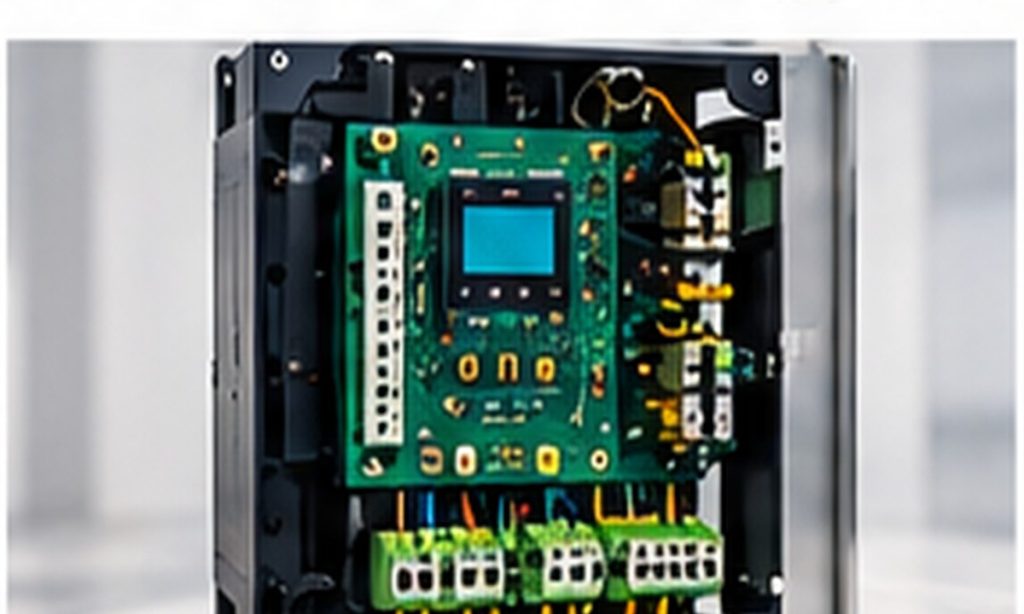

۲. سافت استارتر چگونه کار می‌کند؟
در شروع، ولتاژ موتور به‌صورت کنترل‌شده افزایش می‌یابد. پس از رسیدن موتور به شرایط کاری، در بسیاری از مدل‌ها Bypass فعال می‌شود تا تلفات کاهش یابد.
۳. کاربردهای اصلی
پمپ، فن، نوار نقاله، کمپرسورهای سازگار و ماشین‌آلاتی که تنش راه‌اندازی در آنها مهم است از کاربردهای متداول هستند.

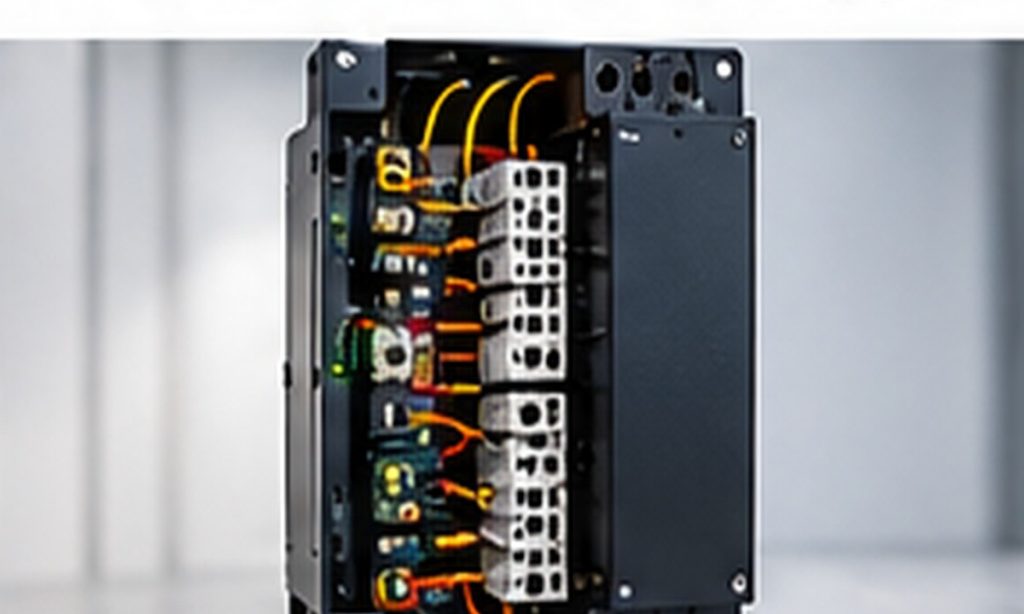

۴. ارتباط با PLC و HMI
PLC می‌تواند Start، Stop و Reset را مدیریت کند و وضعیت Run یا Fault را دریافت کند. HMI نیز برای نمایش وضعیت، آلارم و تنظیمات مجاز استفاده می‌شود.

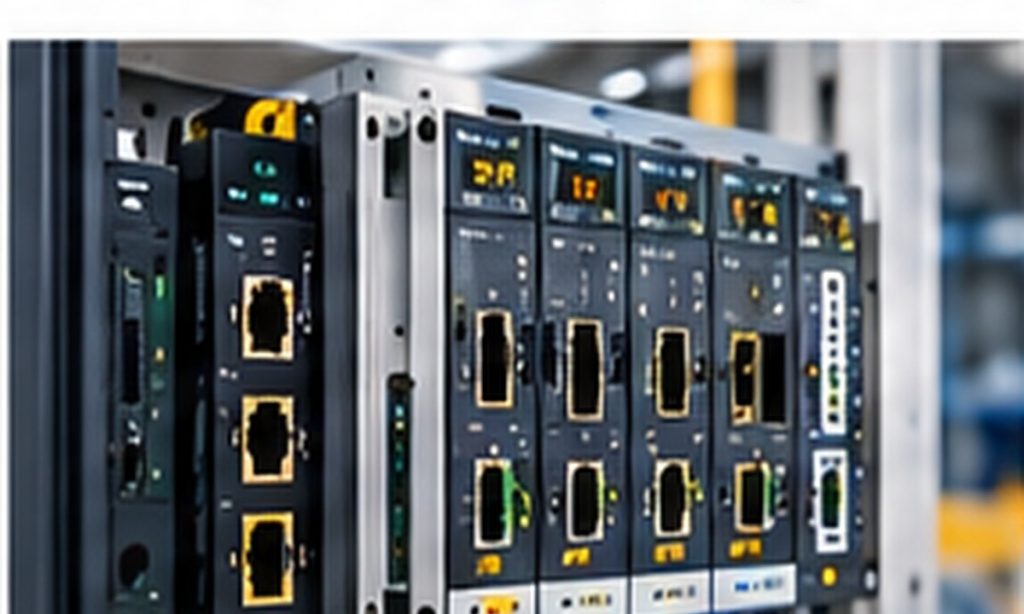

۵. تفاوت سافت استارتر و اینورتر
اگر فرایند به کنترل مداوم سرعت نیاز داشته باشد، اینورتر معمولاً گزینه مناسب‌تری است. اگر هدف اصلی راه‌اندازی نرم با سرعت کاری تقریباً ثابت باشد، سافت استارتر می‌تواند انتخاب مناسب‌تری باشد.
۶. راهنمای انتخاب
جریان و ولتاژ موتور، نوع بار، تعداد استارت در ساعت، زمان شتاب و توقف، شرایط محیطی، تهویه و نیاز ارتباطی باید بررسی شوند.
۷. خطاهای رایج
تنظیم نادرست جریان موتور، انتخاب مدل نامتناسب با تعداد استارت، تهویه ضعیف و استفاده از سافت‌استارتر در کاربردی که کنترل سرعت لازم دارد از اشتباهات متداول هستند.
جمع‌بندی
سافت استارتر برای نرم‌کردن راه‌اندازی موتور در کاربردهای مناسب راهکاری مؤثر است و انتخاب آن باید بر اساس جریان موتور، نوع بار و نیاز فرایند انجام شود.
سؤالات متداول درباره Starter Soft
سافت استارتر چیست؟
سافت استارتر تجهیزی برای کنترل نرم‌تر راه‌اندازی و در مدل‌های مناسب توقف موتور است.
آیا سافت استارتر سرعت موتور را کنترل می‌کند؟
کار اصلی آن کنترل استارت و توقف است، نه کنترل پیوسته سرعت مانند VFD.
سافت استارتر بهتر است یا اینورتر؟
اگر کنترل مداوم سرعت لازم باشد، اینورتر معمولاً مناسب‌تر است؛ برای راه‌اندازی نرم با سرعت کاری ثابت، سافت استارتر می‌تواند گزینه مناسبی باشد.
آیا سافت استارتر با PLC ارتباط دارد؟
بله. بسته به مدل می‌توان فرمان‌ها و وضعیت‌ها را از طریق I/O یا شبکه صنعتی تبادل کرد.
۱۹. DOL یا Soft Starter؛ انتخاب بر اساس نیاز
در راه‌اندازی مستقیم، موتور از نظر مدار قدرت ساختار ساده‌تری دارد اما جریان و ضربه مکانیکی Start می‌تواند بیشتر باشد. Starter Soft برای کنترل همین مرحله طراحی شده است.
اگر موتور در سرعت کاری تقریباً ثابت است و مسئله اصلی Start/Stop است، Starter Soft می‌تواند گزینه‌ای متناسب باشد. اگر تغییر سرعت در حین کار لازم است، باید VFD بررسی شود.
۲۰. Current Limit و تنظیم Ramp
limit Current و Ramp دو مفهوم متفاوت‌اند. Ramp شکل زمانی افزایش خروجی را تعیین می‌کند و limit Current رفتار تجهیز را برای محدود کردن جریان مدیریت می‌کند.
Limit Current بسیار پایین ممکن است باعث شود موتور گشتاور کافی برای شتاب‌گیری نداشته باشد. بنابراین تنظیم باید با trProfile Load و شرایط واقعی موتور انجام شود.
۲۱. Kick Start و بارهای با گشتاور اولیه بالا
برخی سافت‌استارترها قابلیتی مانند Start Kick دارند تا در آغاز حرکت برای مدت کوتاه گشتاور بیشتری در اختیار موتور قرار گیرد. این ویژگی در برخی بارهای سخت می‌تواند مفید باشد.
Start Kick نباید بدون نیاز فعال شود. استفاده نادرست می‌تواند جریان را افزایش دهد و مزیت Start Soft را کم کند؛ مقدار و مدت آن باید از دستورالعمل سازنده انتخاب شود.
۲۲. پمپ و کاهش ضربه هیدرولیکی
در پمپ‌ها، راه‌اندازی و توقف سریع می‌تواند تغییرات ناگهانی جریان سیال ایجاد کند. Start Soft و در بعضی مدل‌ها Stop Soft می‌توانند نرخ تغییر سرعت را کنترل کنند.
اما رفتار هیدرولیکی فقط به سافت‌استارتر وابسته نیست و شیرها، لوله‌کشی و نوع پمپ نیز اثر دارند. تنظیم باید بر اساس شرایط واقعی سیستم انجام شود.
۲۳. هماهنگی حفاظتی و اتصال کوتاه
Starter Soft بخشی از تابلو قدرت است و باید با قطع‌کننده و حفاظت‌های بالادست هماهنگ باشد. جریان نامی، سطح اتصال کوتاه و روش حفاظت باید در طراحی دیده شوند.
در پروژه‌های صنعتی، Coordination و الزامات آزمون باید از اسناد سازنده و استانداردهای مرتبط بررسی شوند. تجهیز مناسب بدون حفاظت بالادستی مناسب، یک سیستم کامل نیست.
۲۴. Bypass داخلی و خارجی
در مدل دارای Bypass داخلی، کنترل تجهیز می‌تواند مسیر Bypass را مدیریت کند. در معماری‌های Bypass خارجی، کنتاکتور و Interlockها باید مطابق مدار سازنده طراحی شوند.
وضعیت Bypass بهتر است به PLC گزارش شود تا اگر انتقال انجام نشد، Diagnostic واضح در اختیار تکنسین قرار گیرد.
۲۵. ارتباط Network و I/O
برای کاربرد ساده، I/O Digital برای Start و Code می‌تواند کافی باشد. در پروژه‌های پیشرفته‌تر، شبکه امکان انتقال Current، State و Code Fault را فراهم می‌کند.
Mapping Data و رفتار سیستم هنگام قطع ارتباط باید مستند شود. این رفتار باید با فلسفه کنترل ماشین هماهنگ باشد.
۲۶. Commissioning مرحله‌ای
راه‌اندازی با بررسی تغذیه، فازها، موتور، فرمان Start و Fault آغاز می‌شود. پس از آن Ramp و Limit Current تنظیم و با بار واقعی بررسی می‌شوند.
در پایان، Bypass، چند Start متوالی، Stop و Alarmها تست شوند. پارامترهای نهایی نیز Backup گردند.
۲۷. وقتی موتور Start نمی‌شود چه کنیم؟
اول بررسی کنید فرمان Start به ورودی یا شبکه رسیده باشد. سپس State Ready، Fault، Presence Phase و Interlockهای بالادست را بررسی کنید.
اگر موتور حرکت می‌کند اما Trip می‌دهد، جریان و کد Fault در همان لحظه باید ثبت شود. این اطلاعات می‌تواند بین مشکل بار، تنظیم و تغذیه تمایز ایجاد کند.
۲۸. نگهداری و تشخیص Faultهای تکراری
بازدید فن، تهویه، اتصالات، Bypass و دمای تابلو باید دوره‌ای انجام شود. Faultهای تکرارشونده باید ثبت و تحلیل شوند.
Reset کردن مداوم خطا بدون رفع علت Cause Root روش نگهداری مناسبی نیست؛ زیرا مشکل واقعی را پنهان می‌کند.
۲۹. مثال کاربردی پمپ آب صنعتی
فرض کنید پمپ باید در سرعت کاری ثابت کار کند و هدف اصلی کاهش جریان و تنش Start باشد. Starter Soft می‌تواند Ramp کنترل‌شده را فراهم کند و PLC وضعیت Ready، Run و Fault را مدیریت نماید.
در Commissioning باید جریان Start، زمان شتاب، فشار خط و وضعیت Bypass ثبت شوند. اگر Stop رفتار نامناسبی دارد، هم تنظیم Stop Soft و هم رفتار سیستم هیدرولیکی بررسی شود.
۳۰. روش‌های کنترل ولتاژ و زمان در Soft Starter
اصل کلی Start Soft این است که ولتاژ مؤثر موتور در مرحله راه‌اندازی به شکل کنترل‌شده تغییر کند. کنترل ممکن است بر اساس Ramp، Iimit Current یا ترکیبی از آنها انجام شود و جزئیات به مدل تجهیز بستگی دارد.
تنظیمات باید با رفتار واقعی موتور بررسی شوند. اگر Ramp خیلی کوتاه باشد، جریان اولیه بالا می‌رود و اگر بیش از حد طولانی باشد، موتور زمان زیادی در حالت جریان راه‌اندازی قرار می‌گیرد.
۳۱. جریان نامی و Class تجهیز
انتخاب Starter Soft فقط بر اساس kW موتور کافی نیست. جریان نامی موتور، Duty، تعداد Start در ساعت، مدت Start و نوع بار روی Selection اثر دارند.
برخی سازندگان Rating را برای شرایط مختلف بار اعلام می‌کنند. بنابراین مقایسه دو Starter Soft باید با شرایط Rating یکسان انجام شود تا انتخاب درست انجام گیرد.
۳۲. انواع اتصال و مزایای نصب
بسته به مدل، Starter Soft ممکن است در مسیر خط به صورت استاندارد یا در برخی کاربردها در آرایش‌های خاصی مانند Delta Inside استفاده شود. هر روش دارای شرایط اتصال و محدودیت مشخص است.
نباید از یک Diagram Wiring عمومی برای همه مدل‌ها استفاده کرد. Terminalها، Bypass و حفاظت باید دقیقاً از Manual همان تجهیز گرفته شوند.
۳۳. Bypass Contactor و تلفات
در برخی Starter Softها Contactor داخلی یا خارجی برای Bypass در حالت Run استفاده می‌شود تا تلفات و گرمایش روی Semiconductorها کاهش یابد. منطق Bypass باید بخشی از طراحی تابلو باشد.
در عیب‌یابی نیز وضعیت Bypass و Contact Auxiliary اهمیت دارد. خرابی Contactor می‌تواند به شکلی ظاهر شود که کاربر آن را با Fault خود Starter Soft اشتباه بگیرد.
۳۴. Stop Soft در پمپ و نوار نقاله
Stop Soft در برخی کاربردها می‌تواند نرخ کاهش سرعت را کنترل کند. این قابلیت در پمپ‌ها برای کنترل Transientهای سیال و در نوار نقاله برای کاهش تنش مکانیکی مفید باشد.
اما Stop Soft راه‌حل همه مشکلات توقف نیست. ویژگی بار، اینرسی، سیستم انتقال قدرت و فرآیند باید همراه با Ramp بررسی شوند.
۳۵. Start Kick و محدودیت آن
Start KIck یک تقویت کوتاه‌مدت در شروع حرکت است که در بعضی مدل‌ها برای بارهایی با اصطکاک اولیه بالا ارائه می‌شود. این ویژگی باید فقط در صورت نیاز استفاده شود.
اگر موتور بدون Start Kick می‌تواند به صورت پایدار شتاب بگیرد، فعال‌سازی آن الزاماً مزیت ندارد. هدف باید رفع مشکل مشخص Start باشد.
۳۶. محیط نصب و خنک‌کاری
Starter Softهای الکترونیکی گرما تولید می‌کنند و تهویه تابلو اهمیت دارد. دمای محیط، فضای اطراف تجهیز، جهت نصب و تعداد Start می‌تواند Stress Thermal را تغییر دهد.
اگر تجهیز در کابین فشرده یا محیط گرم نصب شود، محاسبه Thermal و رعایت فاصله‌های سازنده باید در طراحی لحاظ شود.
۳۷. هماهنگی با حفاظت و SCCR
Starter Soft باید با حفاظت اتصال کوتاه و تجهیزات بالادست هماهنگ شود. سطح اتصال کوتاه احتمالی، نوع فیوز یا Breaker و الزامات تابلو در این انتخاب مؤثر هستند.
وجود Starter Soft به معنی حذف نیاز به Protection نیست. Coordination و مشخصات مدار حفاظتی باید طبق استاندارد و توصیه سازنده تعیین شوند.
۳۸. Protection Motor و مدل حرارتی
بسیاری از Starter Softها قابلیت‌های حفاظتی مانند Overload، Loss Phaase یا Overtemperature را ارائه می‌کنند. تنظیم صحیح آنها به داده موتور و Class انتخابی وابسته است.
هر Protection را نباید جدا از دیگر Protectionها دید. تنظیم اشتباه یکی از آنها می‌تواند باعث Tripهای مکرر یا کاهش حفاظت واقعی موتور شود.
۳۹. Unbalance و Loss Phase
عدم تعادل فاز یا قطع یک فاز می‌تواند جریان موتور را نامتعادل کند و باعث گرمایش شود. Startert Soft ممکن است این وضعیت را تشخیص دهد، اما ریشه مشکل می‌تواند در شبکه، کابل، ترمینال یا کنتاکتور باشد.
برای عیب‌یابی، اندازه‌گیری سه جریان و سه ولتاژ در نقاط مناسب به همراه بررسی اتصالات توصیه می‌شود. صرفاً Reset کردن Fault راه‌حل نیست.
۴۰. ارتباط Starter Soft با PLC
PLC می‌تواند Start/Stop، Reset و برخی Commandها را از طریق I/O Digital یا شبکه به Starter Soft بدهد. Feedbackهایی مانند Ready، Run، Fault و Current نیز ممکن است برگشت داده شوند.
اگر شبکه استفاده شود، Mapping و Timeout باید مشخص باشند. در صورت قطع ارتباط، رفتار PLC و Starter Soft باید از پیش تعریف شود.
۴۱. HMI و صفحه Status
HMI بهتر است وضعیت Ready، Start، Run، Fault، Current Motor و Mode را در یک صفحه واضح نشان دهد. Alarm باید کد و توضیح قابل اقدام داشته باشد.
برای Maintenance می‌توان اطلاعات بیشتری مانند تعداد Start یا State Thermal را نمایش داد، البته در صورتی که تجهیز این داده‌ها را ارائه دهد.
۴۲. Startهای مکرر و Duty
تعداد Start در ساعت روی Stress Thermal و عمر تجهیز و موتور اثر دارد. یک موتور که هر چند دقیقه Start می‌شود با موتوری که روزی چند بار روشن می‌شود از نظر Duty یکسان نیست.
اگر فرآیند به Startهای مکرر نیاز دارد، این موضوع باید در زمان Selection اعلام شود. Rating را نمی‌توان فقط با Kw Motor تعیین کرد.
۴۳. تعمیرات پیشگیرانه
بازرسی تابلو، سفتی اتصالات، تهویه، وضعیت Bypass Contactor و ثبت History Fault می‌تواند بخشی از Maintenance Preventive باشد. دوره دقیق باید با محیط و دستور سازنده هماهنگ شود.
ثبت روند Faultها بهتر از پاک کردن آنهاست. افزایش تدریجی Tripها ممکن است نشانه تغییر شرایط بار یا تهویه باشد.
۴۴. تفاوت رفتار Starter Soft با VFD در توقف
Starter Soft عمدتاً مرحله Start/Stop را کنترل می‌کند و در بسیاری از کاربردها موتور پس از Bypass مستقیماً روی شبکه کار می‌کند. بنابراین امکان کنترل سرعت پیوسته مانند VFD را ندارد.
این تفاوت باید در معماری فرآیند لحاظ شود. اگر سرعت حین تولید باید تغییر کند، Startet Soft به تنهایی ابزار کنترل سرعت نیست.
۴۵. خطاهای نصب که باعث Trip می‌شوند
ترتیب فاز اشتباه، سیم‌کشی ناقص CT یا سنسور، اتصال نادرست Terminal Control، تنظیم نادرست Data Motor و تهویه نامناسب از خطاهای رایج Commissioning هستند.
تست Step-by-Step کمک می‌کند مشخص شود Fault از قدرت، کنترل، موتور، بار یا پارامتر است. این روش از تغییر تصادفی تنظیمات جلوگیری می‌کند.
۴۶. مثال جامع پمپ آب
در یک پمپ، Starter Soft برای محدودکردن جریان Start و کنترل Stop استفاده می‌شود. PLC فرمان Start را می‌دهد و Feedbackهای Ready، Run و Fault را دریافت می‌کند.
اگر پمپ بعد از Start به Pressure موردنظر نمی‌رسد، باید فرآیند، پمپ، شیر و سنسور نیز بررسی شوند؛ Starter Soft تنها مسئول ایجاد حرکت موتور است و علت کاهش فشار ممکن است جای دیگری باشد.
۴۷. نرم‌راه‌اندازی چندموتوره
در برخی ماشین‌ها چند موتور مشابه وجود دارند. باید مشخص باشد هر موتور Starter Soft مستقل دارد یا یک راهکار مشترک استفاده می‌شود. انتخاب باید بر اساس جریان و Duty واقعی انجام شود.
اگر موتورها به‌صورت هم‌زمان Start شوند، شبکه و سیستم مکانیکی شرایط متفاوتی خواهد داشت. Sequence مناسب می‌تواند Demand Peak را کاهش دهد، ولی باید با فرآیند سازگار باشد.
۴۸. اثر ولتاژ شبکه و افت ولتاژ
افت ولتاژ شبکه در زمان Start می‌تواند باعث افزایش مدت شتاب یا ناتوانی موتور در رسیدن به سرعت شود. وضعیت شبکه باید در کنار تنظیم Starter Soft بررسی شود.
اگر مشکل فقط در ساعات خاص رخ می‌دهد، اندازه‌گیری ولتاژ و ثبت زمان Fault می‌تواند مشخص کند آیا محدودیت از شبکه است یا از تنظیم و بار.
۴۹. جریان ترانسفورماتور و هماهنگی شبکه
در انتخاب Starter Soft باید اثر Start Motor بر Transformer و Feeder نیز دیده شود. محدودکردن جریان موتور لزوماً همه محدودیت‌های شبکه را حذف نمی‌کند، زیرا بار واقعی و مدت Start همچنان تعیین‌کننده هستند.
در پروژه‌های بزرگ، Flow Load و Study Short-Circuit می‌تواند بخشی از بررسی باشد. نتیجه این مطالعات به انتخاب Protection و تجهیز کمک می‌کند.
۵۰. Starter Soft و موتورهای پمپ با شیر کنترلی
در برخی پمپ‌ها وضعیت شیر در زمان Start و Stop می‌تواند اثر قابل توجهی بر فرآیند داشته باشد. Soft Starter باید بخشی از یک Sequence کامل باشد، نه یک تجهیز مستقل از شیر و PLC.
برای نمونه PLC می‌تواند قبل از Start وضعیت Valve را بررسی کند و پس از Run شدن موتور فرمان مناسب به شیر بدهد. این هماهنگی از فشار ناگهانی و رفتار غیرقابل پیش‌بینی جلوگیری می‌کند.
۵۱. تحلیل Fault با اندازه‌گیری سه‌فاز
اگر Starter Soft، Trip کند، مقایسه جریان فازها، ولتاژهای فاز و زمان رخداد بسیار مهم است. یک Imbalance Phase می‌تواند از کابل یا شبکه ناشی شود، در حالی که Overload طولانی ممکن است مربوط به بار باشد.
ثبت داده قبل از Reset به حفظ شواهد کمک می‌کند. برای Faultهای تکراری بهتر است یک جدول شامل زمان، کد Fault، بار، جریان و شرایط فرآیند تشکیل شود.
۵۲. چک‌لیست انتخاب Starter Soft
پارامترهای Current Motor، kW، Voltage، Duty، Starts/Hour، Time Start، Type Load، Bypass، Communication، Protection و محیط نصب را پیش از Selection ثبت کنید.
سپس مدل‌های مختلف را بر اساس Rating واقعی مقایسه کنید. انتخاب بر اساس یک عدد kW بدون درنظرگرفتن Duty می‌تواند باعث انتخاب ضعیف یا هزینه اضافه شود.
۵۳. مثال سیستم فن صنعتی
در یک فن صنعتی که پس از Start با سرعت ثابت کار می‌کند، Startert Soft می‌تواند جریان و ضربه مکانیکی راه‌اندازی را کاهش دهد. پس از رسیدن به حالت Run، Bypass می‌تواند طبق معماری تجهیز فعال شود.
اگر در حین بهره‌برداری تغییر سرعت لازم باشد، VFD باید بررسی شود. این مثال مرز کاربرد Starter Soft و Drive را روشن می‌کند.
۵۴. مقایسه راه‌اندازی مستقیم، ستاره-مثلث و Starter Soft
راه‌اندازی Direct-on-Line ساده است اما جریان Start بالاتری ایجاد می‌کند. Star-Delta جریان و گشتاور را در راه‌اندازی تغییر می‌دهد و Starter Soft کنترل پیوسته‌تری بر مرحله Start ارائه می‌کند.
انتخاب باید با مشخصات موتور، Load، تعداد Start و نیاز فرآیند انجام شود. هیچ روش واحدی برای همه کاربردها مناسب نیست.
۵۵. Starter Soft و شبکه برق ضعیف
اگر شبکه در زمان Start افت ولتاژ محسوس داشته باشد، Starter Soft می‌تواند فقط بخشی از مسئله را کنترل کند. ظرفیت Transformer و Feeder نیز باید مناسب باشد.
برای مشکل شبکه، ثبت ولتاژ قبل و هنگام Start بسیار مفید است. بدون اندازه‌گیری، افزایش Ramp ممکن است فقط زمان مشکل را طولانی‌تر کند.
۵۶. حفاظت موتور در برابر Overload
Overload باید بر اساس جریان و شرایط واقعی موتور تنظیم شود. تنظیم بیش از حد بالا می‌تواند حفاظت را ضعیف کند و تنظیم بیش از حد پایین می‌تواند Tripهای غیرضروری ایجاد کند.
Class و Duty نیز بر Protection اثر دارند. بنابراین Setting را با Rating سازنده و اطلاعات پلاک Motor تطبیق دهید.
۵۷. تعداد ورودی و خروجی‌های کنترلی
در یک تابلو ممکن است Starter Soft نیازمند Command Run، Reset، Ready، Run و Fault باشد. Mapping این I/O باید در نقشه برق و PLC مستند شود.
اگر Communication به‌جای Digital I/O استفاده شود، Status Word و Word Commandd باید طبق Manual مدل تنظیم شوند.
۵۸. تست Contactor Bypass
اگر Bypass خارجی است، عملکرد Coil، Contact Auxiliary و Interlock باید تست شود. کنتاکتور باید فقط در شرایط مجاز وارد مدار شود.
تست را در حالت بدون بار و سپس در شرایط کاری مناسب انجام دهید. صدای غیرعادی یا گرمایش شدید باید بررسی شود.
۵۹. انتخاب نرم‌راه‌انداز برای بار سنگین
بار سنگین ممکن است زمان Start طولانی و جریان بیشتری نیاز داشته باشد. Starter Soft باید برای این Rating Duty شده باشد.
اگر موتور مرتباً در حالت Limit Current بماند، ممکن است Selection یا تنظیم نامناسب باشد. Data Motor و Torque Load باید دوباره بررسی شوند.
۶۰. پایش وضعیت موتور بعد از راه‌اندازی
پس از Start، فقط رسیدن موتور به Run کافی نیست. جریان سه فاز، دمای Motor، ارتعاش و شرایط فرآیند باید در صورت نیاز پایش شوند.
هدف این است که مطمئن شویم Starter Soft مشکل را از مرحله Start عبور داده و موتور در وضعیت پایدار کار می‌کند.
۶۱. تفاوت Fault و Trip فرآیندی
ممکن است PLC به دلیل Pressure Low یا Condition Emergency فرمان Stop بدهد بدون اینکه Fault Starter Soft داشته باشد. این دو رخداد باید در HMI جدا نمایش داده شوند.
تفکیک Source توقف به Maintenance کمک می‌کند بفهمد آیا باید Drive را بررسی کند یا فرآیند و Safety را.
۶۲. گزارش نهایی Commissioning
Model، Current Motor، Ramp، Limit Current، Protection، Bypass و تست‌های انجام‌شده در گزارش ثبت شوند.
این گزارش باید همراه با نقشه برق و Backup تنظیمات نگهداری شود تا در تعمیرات آینده قابل استفاده باشد.
۶۳. مرور نهایی انتخاب Starter Soft
اگر هدف فقط کنترل Start/Stop یک موتور با سرعت کاری تقریباً ثابت است، Starter Soft را بررسی کنید. اگر Control Speed پیوسته لازم است، VFD را بررسی کنید.
در هر دو حالت، Motor، Load، Duty، Protection، Network و Environment باید قبل از خرید مشخص باشند.
۶۴. پارامترهای موتور و شرایط واقعی
Current نامی موتور، ولتاژ، Frequency و Duty باید از پلاک و Documentation گرفته شوند. Setting تقریبی می‌تواند Protection و رفتار Start را تغییر دهد.
اگر Motor در بار واقعی با شرایط بی‌باری فرق زیادی دارد، Commissioning باید هر دو حالت را پوشش دهد.
۶۵. Sequence پیشنهادی برای Commissioning
اول Power و Wiring، سپس Command، Ready، Fault و Rotation Motor تست شوند. بعد Ramp و Limit Current در شرایط کم‌بار تنظیم شوند.
در مرحله بعد Load وارد شود و Temperature، Current و Time Start ثبت گردد. این روند از اعمال تنظیمات زیاد در یک مرحله جلوگیری می‌کند.
۶۶. Starter Soft و کیفیت تولید
اگر Start یا Stop روی محصول اثر دارد، باید کیفیت فرآیند با تنظیمات Starter Soft ارتباط داده شود. برای مثال ضربه مکانیکی می‌تواند باعث جابه‌جایی محصول یا افزایش Reject شود.
تنظیمات باید بر اساس شاخص قابل اندازه‌گیری مانند time Start، Peak Current یا Rate Reject ارزیابی شوند، نه فقط احساس اپراتور.
۶۷. پرونده فنی کامل Starter Soft
برای تجهیز نهایی، Model، Serial، Data Motor، Setting Protection، Ramp، Limit Current، Wiring و Firmware در پرونده نگهداری شود.
این پرونده همراه با نقشه تابلو و Backup ارتباطی، پایه تعمیرات و تغییرات آینده خواهد بود.
۶۸. جمع‌بندی کاربردی انتخاب
اگر نیاز پروژه کنترل نرم Start/Stop و سرعت کاری تقریباً ثابت است، Starter Soft بررسی شود. اگر تغییر سرعت و کنترل فرآیند در زمان Run لازم است، VFD بررسی شود.
در هر دو انتخاب، Load، Duty، Motor، شبکه، Protection و محیط نصب تعیین‌کننده‌اند.
۶۹. مدیریت Reset و جلوگیری از Reset Auto
Reset Auto ممکن است در بعضی کاربردها قابل استفاده باشد، اما اگر Fault ناشی از مشکل واقعی باشد، Reset مکرر می‌تواند شرایط را بدتر کند. سیاست Reset باید بخشی از Sequence باشد.
برای Faultهای مهم، اپراتور باید علت را بررسی و سپس Reset کند. تعداد Resetهای متوالی نیز در صورت نیاز می‌تواند محدود شود.
۷۰. تفاوت Limit Current با Overload
Limit Current یک روش کنترلی در مرحله Start است، در حالی که Overload یک وضعیت حفاظتی مرتبط با بار و شرایط موتور است. این دو را نباید با یکدیگر یکی فرض کرد.
در تنظیم Starter Soft باید هر دو مفهوم و رابطه آنها با Duty موتور به صورت مستقل بررسی شوند.
۷۱. Selection Sheet برای پروژه
برای هر موتور یک Sheet شامل Current Motor، Voltage، Duty، Time Start، Starts/Hour، Type Load، Bypass و Protection تهیه کنید.
این Sheet در زمان خرید، Commissioning و انتخاب Part Spare کاربرد دارد و از انتخاب بر اساس یک عدد kW جلوگیری می‌کند.
۷۲. کنترل نهایی قبل از بهره‌برداری
قبل از تحویل، Data Motor، Ramp، Limit Current، Protection، Bypass، I/O و Communication با Sheet Comissioning تطبیق داده شوند.
در نهایت چند Start/Stop واقعی انجام و جریان، زمان شتاب و رفتار Load بررسی شود. نسخه نهایی تنظیمات و گزارش تست باید در آرشیو پروژه باقی بماند.
منابع و مراجع
McDaniel Chip, “Machine automation basics”, InTech, Automation of Society International, 2019.
Automation Rockwell, resources. technical Starters Soft
ABB, Documentaion Technical Starter Soft.
Electric Schneider, Altistart documentaion. Technical Starter Soft
