اینورتر چیست؟ راهنمای کامل درایو و کنترل دور موتور
راهنمای کامل اینورتر و کاربرد آن در اتوماسیون صنعتی
مقدمه
Inverter چیست؟ اگر بخواهیم ساده بگوییم اینورتر چیست، باید آن را درایوی بدانیم که تغذیه موتور را به‌صورت کنترل‌شده تنظیم می‌کند تا سرعت و رفتار موتور مطابق نیاز فرایند تغییر کند.
اینورتر یا VFD یکی از مهم‌ترین تجهیزات الکترونیک قدرت در اتوماسیون صنعتی است که با کنترل فرکانس و ولتاژ اعمال‌شده به موتور، امکان تنظیم سرعت و رفتار موتور الکتریکی را فراهم می‌کند. انتخاب صحیح اینورتر باید بر اساس نوع موتور، جریان، نوع بار، روش کنترل، شرایط محیطی و نیازهای اتوماسیون انجام شود.
۱. اینورتر دقیقاً چیست؟

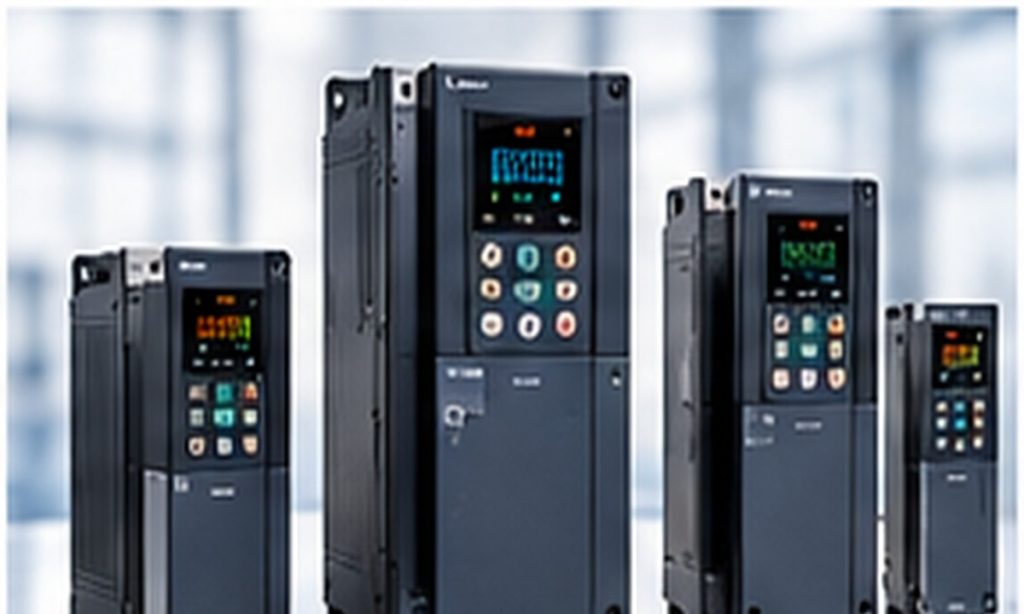

اینورتر صنعتی تجهیزی است که انرژی الکتریکی ورودی را به شکل کنترل‌شده برای تغذیه موتور تبدیل می‌کند. در کاربردهای موتور AC، VFD معمولاً دارای یکسوساز، لینک DC و بخش خروجی سوئیچینگ است و می‌تواند سرعت، شتاب و در بسیاری از کاربردها گشتاور موتور را کنترل کند.

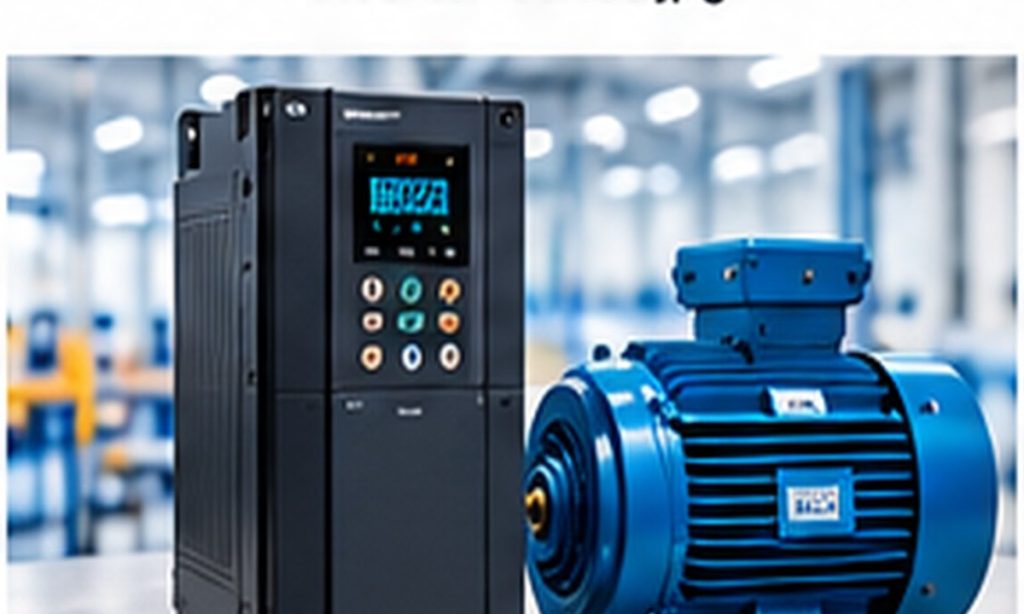

۲. اینورتر چگونه سرعت موتور را کنترل می‌کند؟
سرعت موتور AC به فرکانس میدان دوار وابسته است؛ بنابراین تغییر فرکانس خروجی درایو ابزار اصلی کنترل سرعت است. اینورتر ولتاژ و سایر پارامترهای کنترلی را متناسب با روش کنترل تنظیم می‌کند.
۳. روش‌های متداول کنترل درایو
روش کنترل باید متناسب با کاربرد انتخاب شود.
- V/f برای بسیاری از بارهای عمومی
- Sensorless Vector برای کنترل دقیق‌تر در کاربردهای مناسب
- Closed-loop Vector برای کاربردهای نیازمند فیدبک
- کنترل‌های ویژه برای پمپ، فن، نوار نقاله و بالابر
۴. اجزای اصلی سیستم اینورتر
بخش ورودی، DC Link، بخش قدرت خروجی، مدار کنترل، I/O و رابط‌های ارتباطی از اجزای اصلی هستند. بسته به مدل، Modbus یا Ethernet صنعتی نیز ممکن است وجود داشته باشد.

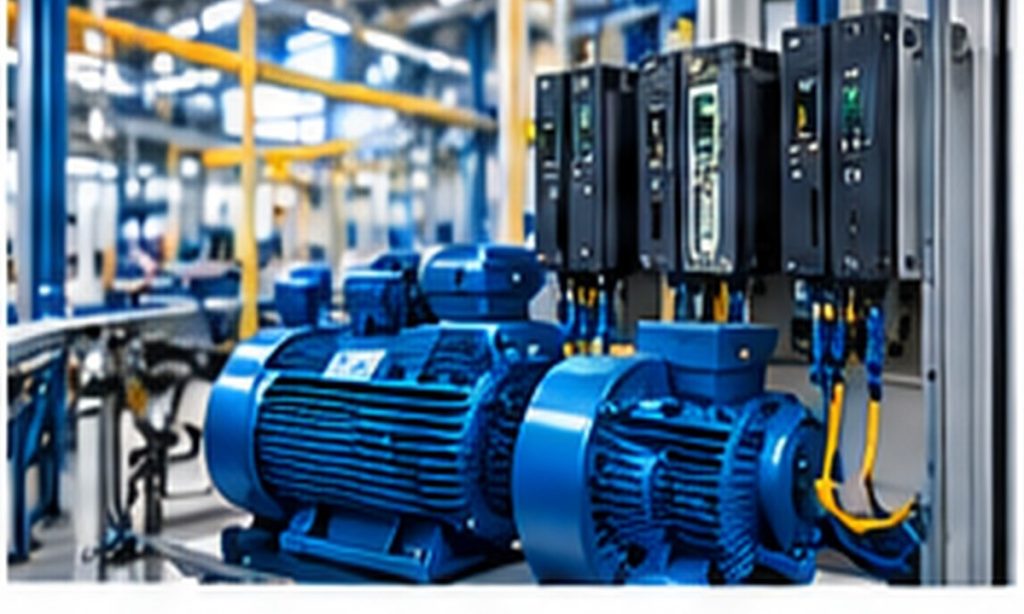

۵. ارتباط اینورتر با PLC و HMI
PLC می‌تواند فرمان Start/Stop، سرعت و حالت کاری را ارسال کند و درایو وضعیت، خطا، جریان یا سرعت را برگرداند. این تبادل از طریق I/O یا شبکه صنعتی انجام می‌شود و HMI برای نمایش و تنظیم پارامترهای مجاز کاربرد دارد.

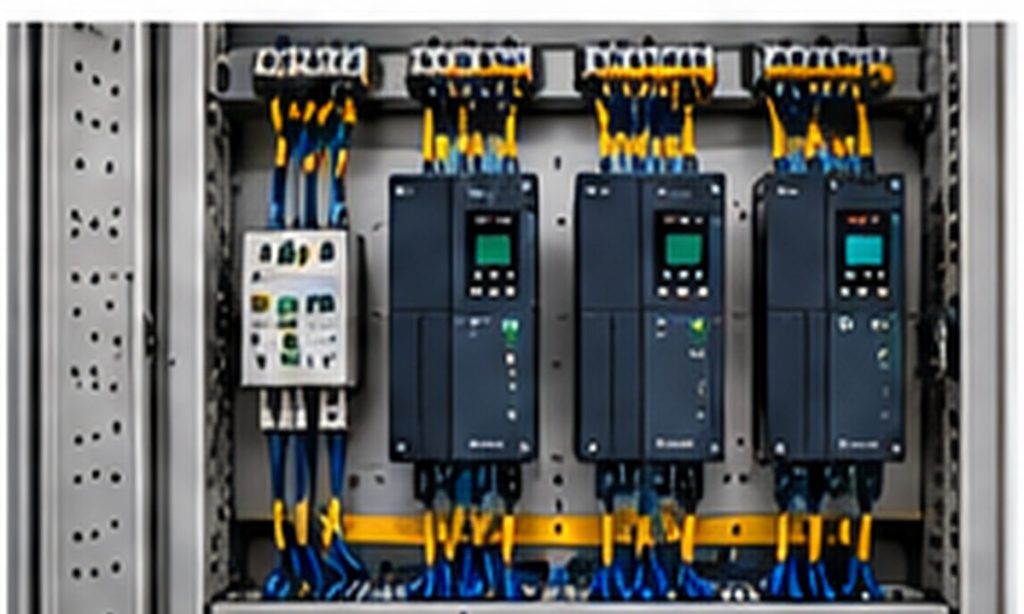

۶. حفاظت‌ها و خطاهای رایج
اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، افزایش دما و خطای ارتباطی از حفاظت‌های رایج هستند. با این حال، طراحی صحیح تابلو، کابل‌کشی، ارت و تهویه همچنان ضروری است.
۷. چگونه اینورتر مناسب انتخاب کنیم؟
توان و جریان موتور، نوع بار، محدوده سرعت، گشتاور راه‌اندازی، روش کنترل، ورودی برق، شرایط محیطی، ارتباطات و الزامات ایمنی را بررسی کنید.
- اطلاعات پلاک موتور را استخراج کنید.
- ماهیت بار را مشخص کنید.
- نیاز شبکه و PLC را مشخص کنید.
- شرایط دما، گردوغبار و تهویه را بررسی کنید.
- حفاظت‌ها و قابلیت‌های مورد نیاز را تطبیق دهید.
انتخاب فقط بر اساس توان، تنظیم نادرست پارامترها، تهویه ضعیف، کابل‌کشی و ارت نامناسب و بی‌توجهی به EMC از خطاهای متداول هستند.
جمع‌بندی
اینورتر جزء کلیدی کنترل موتور است و انتخاب آن باید بر اساس مشخصات موتور، نوع بار، محدوده سرعت، روش کنترل، شرایط محیطی و ارتباطات انجام شود.
۸. سؤالات متداول درباره Inverter
اینورتر چیست؟
اینورتر یا VFD تجهیزی است که تغذیه موتور را کنترل می‌کند و در کاربردهای مناسب امکان تنظیم سرعت، شتاب و رفتار موتور را فراهم می‌سازد.
آیا اینورتر با PLC ارتباط دارد؟
بله. بسته به مدل، فرمان و داده‌ها می‌توانند از طریق I/O یا شبکه صنعتی بین PLC و درایو تبادل شوند.
تفاوت اینورتر و سافت استارتر چیست؟
اینورتر برای کنترل سرعت در حین کار نیز مناسب است؛ سافت استارتر عمدتاً برای راه‌اندازی و توقف نرم استفاده می‌شود.
برای انتخاب اینورتر چه اطلاعاتی لازم است؟
مشخصات پلاک موتور، نوع بار، جریان، محدوده سرعت، روش کنترل، شرایط محیطی و نیازهای ارتباطی باید بررسی شوند.
۹. پلاک موتور و داده‌های پایه
جمع‌آوری اطلاعات پلاک موتور اولین مرحله راه‌اندازی VFD است. ولتاژ، جریان، فرکانس، سرعت و نوع اتصال باید با مشخصات درایو و موتور تطبیق داده شوند
در کاربردهای خاص، Encoder، Brake، طول کابل و نوع موتور نیز اهمیت دارند. ثبت عکس پلاک و فایل پارامترها در پرونده تجهیز به تعمیرات آینده کمک می‌کند.
.۱۰. Auto-Tune و شناسایی موتور
>بسیاری از VFDها امکان Auto-Tune یا Motor Identification دارند. این فرآیند برای بهبود مدل موتور مفید است اما روش دقیق آن بین محصولات فرق می‌کند و باید طبق دستور سازنده اجرا شود.
بعد از Tuning باید موتور در حالت کم‌بار و سپس بار واقعی تست شود. جریان بالا، نوسان سرعت یا صدای غیرعادی می‌تواند نشانه نیاز به بازبینی تنظیمات یا مکانیک باشد.
.۱۱. PID داخلی درایو
برخی درایوها می‌توانند حلقه PID فشار، دما یا دبی را در داخل خود اجرا کنند. Feedback به درایو می‌رسد و VFD سرعت موتور را برای رسیدن به Setpoint تنظیم می‌کند.
در طراحی باید مشخص باشد حلقه PID در PLC است یا VFD. دو کنترلر که هم‌زمان یک حلقه را تنظیم کنند می‌توانند رفتار ناپایدار ایجاد کنند. محدوده Minimum Speed و Filter Feedback نیز باید با فرآیند هماهنگ شوند.
۱۲. Braking و انرژی برگشتی
در کاهش سرعت بارهای با اینرسی بالا، انرژی مکانیکی می‌تواند به DC Link برگردد و ولتاژ آن را افزایش دهد. در برخی کاربردها مقاومت ترمز یا راهکار دیگری برای مدیریت این انرژی لازم است.
انتخاب مقاومت ترمز باید بر اساس Duty، مدت توقف و مشخصات همان درایو انجام شود. استفاده از مقدار نامناسب می‌تواند به گرمایش یا Trip منجر شود.
.۱۳. هارمونیک و فیلتر ورودی
VFD می‌تواند جریان ورودی را از شکل سینوسی ایده‌آل دور کند. در سیستم‌هایی با تعداد زیاد Drive یا تجهیزات حساس، موضوع Harmonic ممکن است اهمیت پیدا کند.
راهکارهایی مانند Line Reactor یا فیلترهای مناسب بسته به معماری شبکه بررسی می‌شوند. انتخاب فیلتر باید بر اساس طراحی واقعی شبکه انجام شود، نه یک نسخه ثابت برای همه پروژه‌ها.
۱۴. Reference Source و Local/Remote
مرجع سرعت ممکن است از Keypad، Analog Input، Preset Speed یا PLC/Network بیاید. اگر چند مرجع بدون معماری روشن وجود داشته باشد، اپراتور نمی‌داند کدام مقدار برنده است.
پیشنهاد می‌شود Modeهای Local و Remote به‌صورت واضح تعریف و در HMI نمایش داده شوند. تغییر Mode نیز باید با شرایط مشخص انجام شود تا فرمان ناخواسته ایجاد نشود.
۱۵. کاربرد در پمپ‌های چندگانه
در سیستم چندپمپ، VFD می‌تواند سرعت پمپ Lead را تنظیم کند و PLC پمپ‌های دیگر را بر اساس نیاز وارد مدار نماید. منطق Lead/Lag، نوبت‌دهی و Fault باید روشن باشد.
Feedback فشار یا Flow باید در جای مناسب قرار گیرد و Minimum Speed با مشخصات پمپ هماهنگ شود. همچنین تعیین شود کدام تجهیز مسئول PID و کدام مسئول Sequence است.
۱۶. Commissioning از بی‌باری تا بار واقعی
پس از کنترل سیم‌کشی، تست اولیه با سرعت کم انجام شود تا Direction، جریان، Fault و Start/Stop بررسی شوند. بعد از آن بار واقعی وارد فرآیند می‌شود.
در مرحله نهایی Ramp، محدودیت جریان، سرعت، ترمز و رفتار در Start/Stop چندباره بررسی و پارامترهای نهایی Backup می‌شوند.
۱۷. پرونده فنی VFD
برای هر درایو یک پرونده شامل Model، Serial، Motor Data، Firmware، نسخه پارامتر، تاریخ Commissioning و سوابق Fault نگهداری کنید.
نام‌گذاری فایل‌ها باید نشان دهد متعلق به کدام ماشین و چه تاریخی هستند. همچنین باید مشخص باشد آخرین فایل ذخیره‌شده با تنظیمات واقعی روی VFD مطابقت دارد.
۱۸. مثال کاربردی نوار نقاله
در یک نوار نقاله، VFD می‌تواند شتاب را کنترل و Speed Reference را از PLC دریافت کند. HMI نیز Speed، Current، Fault و وضعیت Run را نمایش می‌دهد.
اگر در Start جریان زیاد یا کشش مکانیکی ایجاد شود، Ramp و بار بررسی می‌شوند. افزایش ساده زمان شتاب همیشه راه‌حل درست نیست و باید علت اصلی مشخص شود.
۱۹. رابطه سرعت، فرکانس و بار موتور
در موتورهای AC، تغییر فرکانس یکی از ابزارهای اصلی کنترل سرعت است، اما سرعت واقعی با Slip، بار و نوع موتور مرتبط است. بنابراین مقدار Frequency نمایش‌داده‌شده روی VFD همیشه به معنی Speed دقیق مکانیکی نیست.
برای کاربردی که دقت سرعت اهمیت دارد، باید مشخص شود آیا Feedback لازم است یا کنترل Sensorless برای نیاز پروژه کافی است. همچنین نسبت‌های مکانیکی، Gearbox و قطر Pulley می‌توانند رابطه بین Speed موتور و Speed نهایی ماشین را تغییر دهند.
۲۰. V/f، Sensorless Vector و کنترل دقیق‌تر
درایوها بسته به مدل می‌توانند روش‌های مختلف کنترل داشته باشند. V/f برای بسیاری از بارهای عمومی مناسب است، در حالی که Vector Control می‌تواند کنترل گشتاور و سرعت بهتری در شرایط مشخص فراهم کند.
انتخاب Method باید بر اساس نوع موتور، محدوده سرعت، نیاز گشتاور در دور پایین و وجود یا عدم وجود Encoder انجام شود. تنظیمات کامل را باید از Manual همان VFD گرفت و نباید یک روش را بدون بررسی برای همه موتورها تعمیم داد.
۲۱. موتورهای مختلف و سازگاری VFD
VFD ممکن است برای موتور القایی، Permanent Magnet یا انواع دیگر موتورهای AC در مدل‌های مشخص طراحی شده باشد. قبل از انتخاب، Compatibility بین Drive و Motor و حالت Control باید بررسی شود.
در موتورهایی که اطلاعات پلاک یا پارامترهای معادل در دسترس نیست، Auto-Tune و Identification فقط مطابق دستور سازنده انجام شود. نوع اتصال سیم‌پیچ و ولتاژ نامی نیز باید با تنظیمات VFD منطبق باشد.
۲۲. طول کابل موتور و EMC
کابل بین VFD و موتور منبع مهمی برای مسائل EMC و جریان‌های Common-Mode است. طول کابل، نوع عایق، روش نصب و وجود فیلتر می‌تواند روی رفتار سیستم اثر بگذارد.
در پروژه‌های حساس، نوع Cable، Shielding و روش Grounding باید با دستورالعمل VFD و Motor هماهنگ باشد. طول مجاز کابل را نباید به صورت عمومی فرض کرد؛ مقدار مجاز بسته به Drive و شرایط نصب متفاوت است.
۲۳. موتور در فرکانس پایین و خنک‌کاری
در بسیاری از موتورهای دارای فن شفتی، کاهش سرعت باعث کاهش جریان هوای خنک‌کننده می‌شود. بنابراین بار موتور در سرعت پایین ممکن است از نظر حرارتی محدود شود حتی اگر جریان الکتریکی در محدوده باشد.
برای کار طولانی در Speed پایین باید Duty واقعی و نیاز Cooling بررسی شود. در برخی کاربردها موتور دارای Fan مستقل یا نوع دیگری از Cooling مناسب‌تر است.
۲۴. Acceleration و Deceleration برای بارهای مختلف
Ramp Time باید بر اساس Inertia و گشتاور بار تعیین شود. بارهای سنگین یا دارای اینرسی بالا ممکن است زمان شتاب بیشتری بخواهند، اما افزایش بیش از حد زمان نیز ممکن است فرآیند را غیرضروری کند.
در Deceleration، اگر انرژی بار به DC Link برگردد، VFD ممکن است به Overvoltage برسد. در چنین مواردی Braking Resistor یا راهکار مناسب دیگر باید طبق مشخصات سازنده بررسی شود.
۲۵. کنترل پمپ، فن و Conveyor
بارهای Variable Torque مانند فن و برخی پمپ‌ها رفتار متفاوتی با Conveyor یا Hoist دارند. در کاربردهای Variable Torque، Minimum Speed، Sleep، Wake-up و PID می‌تواند اهمیت بیشتری پیدا کند.
در Conveyor یا بارهای گشتاوری، کنترل شتاب، حد جریان و رفتار در توقف اهمیت بیشتری دارد. انتخاب VFD باید بر اساس Load Profile واقعی انجام شود، نه فقط توان نامی موتور.
۲۶. Multi-speed و Preset Speed
در بعضی ماشین‌ها چند سرعت از پیش تعریف‌شده کافی است و لازم نیست اپراتور یک Setpoint پیوسته وارد کند. Preset Speed می‌تواند از ورودی‌های دیجیتال، PLC یا شبکه انتخاب شود.
با این حال باید منطق اولویت Command مشخص باشد. اگر هم Keypad و هم PLC امکان تغییر Reference داشته باشند، Mode و Source باید شفاف تعریف شوند تا تعارض فرمان ایجاد نشود.
۲۷. Torque Boost و رفتار Start
Torque Boost یا پارامترهای مشابه می‌توانند در برخی بارها به بهبود گشتاور اولیه کمک کنند، اما مقدار زیاد آن جریان و گرمایش را افزایش می‌دهد. این تنظیم باید با توجه به نوع موتور و روش Control انجام شود.
اگر موتور در Start مشکل دارد، ابتدا باید Motor Data، Direction، بار مکانیکی، Ramp و روش Control بررسی شوند. تغییر یک پارامتر به صورت حدسی ممکن است مشکل را پنهان کند.
۲۸. Fault History و عیب‌یابی سیستماتیک
Fault History فقط برای دیدن آخرین کد خطا نیست. ترتیب رخدادها، زمان وقوع و شرایط ماشین می‌تواند سرنخ Root Cause باشد. برای مثال Overcurrent در هنگام Start با Overcurrent هنگام توقف ممکن است علت‌های متفاوتی داشته باشد.
بهتر است Fault Code، Motor Current، Speed Reference و شرایط فرآیند هم‌زمان بررسی شوند. درایوهایی که Trace یا Trend داخلی دارند برای این کار مفیدترند.
۲۹. STO و ایمنی عملکردی
Safe Torque Off یا STO در VFDهای مجهز به آن برای جلوگیری از تولید گشتاور موتور در شرایط مشخص ایمنی استفاده می‌شود. STO با Stop عادی نرم‌افزاری یکسان نیست و جایگاه آن در معماری Safety باید از ابتدا روشن باشد.
طراحی Safety باید بر اساس Risk Assessment، استانداردهای پروژه و تجهیزات دارای قابلیت لازم انجام شود. HMI نباید نقش یک Safety Function را صرفاً با نمایش یک پیام ایفا کند.
۳۰. Modbus و شبکه‌های صنعتی
در پروژه‌های ساده، Modbus RTU یا Modbus TCP می‌تواند برای تبادل داده بین PLC و VFD استفاده شود. داده‌ها معمولاً شامل Command، Status، Reference، Actual و Fault هستند.
در شبکه باید Register Mapping، Data Type، Scaling، Byte Order و Timeout مشخص باشد. دو دستگاه که هر دو Modbus هستند لزوماً بدون Mapping صحیح با هم کار نمی‌کنند.
۳۱. Parameter Backup و Clone
Backup پارامترها باید بعد از Commissioning و تأیید نهایی انجام شود. نام فایل باید شامل تجهیز، مدل و تاریخ باشد تا چند نسخه متناقض در تعمیرات ایجاد نشود.
قبل از Restore روی یک Drive جدید، Firmware، Motor Data و Application Functionality را بررسی کنید. انتقال کورکورانه همه پارامترها بین مدل‌های متفاوت می‌تواند ناسازگاری ایجاد کند.
۳۲. بهره‌وری انرژی با VFD
در بعضی کاربردهای Variable Torque، کاهش سرعت می‌تواند مصرف انرژی را به شکل محسوسی کاهش دهد زیرا توان موردنیاز فن و پمپ با سرعت رابطه غیرخطی دارد. اما این نتیجه به پروفایل بار و شرایط فرآیند وابسته است.
ارزیابی انرژی باید با اندازه‌گیری واقعی انجام شود. همچنین تلفات خود VFD، موتور، شیرها و شرایط فرآیند در تحلیل نهایی در نظر گرفته شوند.
۳۳. مشکلات مکانیکی که به شکل Fault الکتریکی دیده می‌شوند
گیر مکانیکی، Bearing خراب، Belt کشیده یا Misalignment می‌تواند باعث افزایش جریان و Trip درایو شود. بنابراین هر Fault الزاماً با تغییر Parameter حل نمی‌شود.
در عیب‌یابی باید برق، Drive و مکانیک هم‌زمان بررسی شوند. مقایسه Current در حالت بی‌بار و بار واقعی یکی از داده‌های مفید برای تفکیک مشکل است.
۳۴. تست عملکرد VFD در Commissioning
Commissioning بهتر است از تست I/O و Direction شروع شود، سپس Jog، Start/Stop، Ramp، Reference و Fault Reset آزمایش شوند. بعد از آن بار واقعی و شرایط فرآیند وارد تست شوند.
در پایان یک تست تکرارپذیری انجام دهید: چند بار Start و Stop، قطع و وصل Command، تغییر Reference و بررسی Recovery. پارامتر نهایی نیز Backup شود.
۳۵. مثال جامع سیستم پمپاژ
در یک سیستم پمپاژ با Pressure Feedback، PLC می‌تواند Sequence Lead/Lag را مدیریت کند و VFD سرعت پمپ Lead را تغییر دهد. HMI نیز Pressure، Speed، Current، Status و Alarm را نمایش می‌دهد.
اگر Pressure افت کند ولی Speed به حد بالا برسد، باید مشخص شود مشکل از ظرفیت پمپ، انسداد، نشتی، Sensor یا تنظیم PID است. این مثال نشان می‌دهد VFD بخشی از یک معماری کنترلی بزرگ‌تر است.
۳۶. انتخاب VFD برای بارهای با اینرسی بالا
در بارهایی مانند Flywheel، Centrifuge یا بعضی نوار نقاله‌ها، اینرسی می‌تواند زمان شتاب و توقف را تعیین کند. انتخاب Drive باید با Energy ذخیره‌شده در بار و توانایی Braking سیستم هماهنگ باشد.
اگر شتاب مطلوب باعث Overcurrent یا توقف درایو شود، فقط افزایش Acceleration Time راه‌حل نیست. باید Torque Requirement، Mechanical Friction، محدودیت جریان و روش Braking با هم بررسی شوند.
۳۷. کنترل گشتاور در کاربردهای کشنده و وینچ
در کاربردهایی که کشش یا نگه‌داشتن بار اهمیت دارد، Torque Control و رفتار در Zero Speed ممکن است مهم شود. برای بعضی ماشین‌ها Encoder و کنترل حلقه‌بسته نیز لازم است.
در کاربردهای Hoist و بارهای عمودی، معماری ترمز مکانیکی و کنترل Drive باید طبق دستور سازنده و الزامات Safety طراحی شود. این کاربردها را نباید مانند یک فن یا پمپ معمولی تنظیم کرد.
۳۸. Dual Motor و Load Sharing
گاهی دو موتور یک بار مکانیکی را به‌صورت مشترک حرکت می‌دهند. در این حالت یکی از Driveها می‌تواند نقش Master و دیگری Follower داشته باشد یا از معماری مشترک دیگری استفاده شود.
مهم‌ترین نکته تعیین Reference، Speed Synchronization و Torque Sharing است. اختلاف تنظیمات یا Feedback می‌تواند باعث شود یک موتور بیش از دیگری بار بگیرد و سیستم ناپایدار شود.
۳۹. VFD و موتور در مناطق خاص محیطی
در محیط‌های با گردوغبار، رطوبت یا دمای بالا، درجه حفاظت تابلو و روش خنک‌کاری اهمیت دارد. همچنین موتور و Drive باید از نظر محیط کاری و الزامات نصب با یکدیگر سازگار باشند.
برای Zoneهای دارای الزامات خاص، انتخاب تجهیز باید طبق استاندارد و طبقه‌بندی محل انجام شود. استفاده از VFD معمولی در محیط خاص بدون بررسی الزامات می‌تواند خطرناک باشد.
۴۰. کاهش خرابی با Maintenance Data
ثبت ساعات کار، تعداد Start، Fault History و دمای Drive در صورت دسترسی می‌تواند برای Maintenance مفید باشد. این داده‌ها امکان مشاهده تغییرات تدریجی را ایجاد می‌کنند.
Maintenance نباید تنها بعد از Trip انجام شود. اگر Current یا Temperature به‌تدریج افزایش یافته باشد، می‌توان آن را به‌عنوان نشانه نیاز به بررسی مکانیکی یا تهویه در نظر گرفت.
۴۱. چک‌لیست کامل انتخاب VFD
پیش از خرید، Motor Voltage، Motor Current، Power، Frequency، Speed Range، Load Type، Start/Stop Frequency، Braking، Control Method، Feedback، Network و Environment مشخص شوند.
سپس مشخصات چند مدل بر اساس همین موارد مقایسه شود. نام برند به تنهایی جایگزین بررسی Technical Data نیست و انتخاب باید با پروژه واقعی سازگار باشد.
۴۲. مثال کاربردی نوار نقاله طولانی
در نوار نقاله طولانی، Inertia و اصطکاک می‌توانند رفتار Start را دشوار کنند. VFD با Ramp و Limit مناسب می‌تواند از شتاب ناگهانی جلوگیری کند و PLC وضعیت Start Permissive را مدیریت کند.
HMI نیز Speed، Current، Run، Fault و Interlock را نمایش می‌دهد. اگر Conveyor حرکت نکرد، باید مشخص شود مشکل از Command، Interlock، Drive، موتور یا مکانیک است.
۴۳. تنظیم Minimum و Maximum Speed
محدوده Minimum Speed باید با نیاز مکانیکی و خنک‌کاری موتور سازگار باشد. بعضی بارها در سرعت بسیار پایین رفتار مناسبی ندارند و ممکن است تهویه موتور نیز محدود شود.
Maximum Speed نیز نباید صرفاً بر اساس امکان عددی Drive انتخاب شود. سرعت مجاز Motor، Gearbox، Bearing و تجهیزات فرآیند باید بررسی شود.
۴۴. Start/Stop Logic در PLC
فرمان Start از PLC بهتر است فقط زمانی صادر شود که Ready و Interlockهای لازم برقرار باشند. Fault Reset نیز نباید به‌صورت خودکار و بدون دلیل بارها تکرار شود.
برای Stop نیز تفاوت بین Stop عادی، Stop سریع و Stop ایمن باید در Sequence مشخص باشد. این تفکیک از رفتار غیرقابل پیش‌بینی جلوگیری می‌کند.
۴۵. Local، Remote و Hand-Off-Auto
در برخی تابلوها Selector یا Mode نرم‌افزاری برای Local/Remote وجود دارد. وضعیت انتخاب‌شده باید در PLC و HMI یکسان و شفاف باشد.
اگر Operator در Local است، HMI نباید انتظار داشته باشد که فرمان شبکه‌ای اجرا شود. مدیریت Mode بخشی از Interface میان انسان و ماشین است.
۴۶. Scaling سرعت و واحدهای فرآیند
Speed Reference ممکن است به درصد، Hz، rpm یا واحد فرآیندی مانند m/min تبدیل شود. این تبدیل باید یک‌بار و مستند انجام شود تا اختلاف بین صفحه HMI و Drive ایجاد نشود.
برای مثال اگر سرعت Conveyor بر حسب m/min نمایش داده می‌شود، قطر Pulley و نسبت Gearbox در محاسبه نقش دارند. تغییر Mechanical Ratio باید در Documentation منعکس شود.
۴۷. کنترل دمای Drive و تابلو
دما یکی از متغیرهای مهم در طول عمر الکترونیک قدرت است. جریان بالا، فرکانس Switching و شرایط محیط روی Heat Dissipation اثر دارند.
در طراحی تابلو باید تهویه و فضای نصب بررسی شود. اگر Drive در کابین بسیار گرم نصب شود، ممکن است Derating لازم باشد و این مقدار باید از دستور سازنده گرفته شود.
۴۸. استفاده از Commissioning Report
پس از راه‌اندازی، پارامترهای مهم مانند Motor Data، Control Mode، Ramp، Reference Source، Protection و Network را در Commissioning Report ثبت کنید.
این گزارش باید همراه با Backup فایل Drive نگهداری شود. در تعمیرات، داشتن یک Snapshot از وضعیت تأییدشده بسیار ارزشمند است.
۴۹. خطاهای اپراتوری و طراحی رابط
گاهی Fault فنی نیست و از انتخاب Mode اشتباه، Setpoint نامعتبر یا خاموش بودن یک Interlock ایجاد می‌شود. HMI باید چنین وضعیت‌هایی را قابل تشخیص کند.
نمایش متن‌هایی مانند Start Inhibited - Safety Active یا Start Inhibited - Pressure Low از نمایش یک چراغ قرمز ساده مفیدتر است.
۵۰. مثال بالابر صنعتی و تفاوت با Conveyor
در یک Hoist، بار عمودی و انرژی پتانسیل اهمیت دارد و ترمز مکانیکی نقش حیاتی دارد. تنظیم Drive باید با سازنده موتور، Gearbox، Brake و Safety هماهنگ شود.
این کاربرد نشان می‌دهد که VFD Selection کاملاً وابسته به Application است و نمی‌توان Drive فن را فقط با همان توان برای یک Hoist انتخاب کرد.
۵۱. مرور نهایی راه‌اندازی VFD
پیش از Energize، Wiring و Motor Connection کنترل شود؛ سپس Direction، Local Start، Remote Start، Speed Reference و Fault Reset بررسی شوند.
بعد از آن Load واقعی را وارد کنید و Current، Acceleration، Deceleration، Braking و Temperature را پایش کنید. در پایان فایل پارامتر Backup شود.
۵۲. موتور و Load Profile در انتخاب نهایی
توان موتور به تنهایی نشان نمی‌دهد VFD چه Dutyای دارد. بار با گشتاور ثابت، Variable Torque، بار ضربه‌ای و بار با اینرسی بالا رفتارهای متفاوتی ایجاد می‌کنند.
پروفایل بار باید شامل زمان‌های Start، Run، Acceleration، Deceleration و توقف باشد. این اطلاعات به Selection صحیح و جلوگیری از Derating ناخواسته کمک می‌کند.
۵۳. Fault، Alarm و Warning را تفکیک کنید
همه پیام‌های Drive یکسان نیستند. Warning ممکن است فقط اطلاع‌رسانی باشد، Alarm نیازمند اقدام باشد و Trip توقف حفاظتی ایجاد کند.
در HMI این دسته‌ها را جدا نمایش دهید و کد اصلی Drive را حفظ کنید. متن فارسی باید مفهوم پیام را منتقل کند بدون اینکه اطلاعات فنی حذف شود.
۵۴. Drive Parameter Grouping
برای نگهداری بهتر، پارامترها را به گروه‌های Motor Data، Command، Reference، Ramp، Protection، Communication و Braking تقسیم کنید.
این ساختار در Commissioning و آموزش Maintenance مفید است و از تغییر تصادفی یک پارامتر حساس جلوگیری می‌کند.
۵۵. بررسی نهایی VFD قبل از خرید
قبل از Purchase، Manual، Datasheet و Wiring Diagram مدل موردنظر را بررسی کنید. تعداد I/O، نوع Network، نیاز به Braking، Feedback و شرایط Environment را با پروژه تطبیق دهید.
پس از انتخاب مدل، Accessoryها مانند Brake Resistor، Reactor، Filter یا Communication Module نیز در BOM دیده شوند.
۵۶.خطاهای ناشی از Reference نامعتبر
اگر Reference از HMI یا PLC خارج از Range مجاز باشد، VFD ممکن است به سرعت نامطلوب برسد یا وارد Limitation شود. بنابراین Range در HMI و PLC نیز باید Validation داشته باشد.
در پروژه‌های چندمنبعی، منبع فعال Reference باید روی HMI مشخص باشد. این موضوع مخصوصاً در Local/Remote و Manual/Auto اهمیت دارد.
۵۷. بازبینی دوره‌ای پارامترهای VFD
در سرویس دوره‌ای باید بررسی شود که Motor Data و پارامترهای اصلی بدون تغییر ناخواسته باقی مانده‌اند. مقایسه با Backup تأییدشده می‌تواند این بررسی را ساده کند.
هر تغییر عمدی باید ثبت شود. تغییرهای کوچک در Ramp، Limit یا Control Mode می‌توانند رفتار ماشین را عوض کنند.
۵۸. پرونده کاربرد و Selection Sheet
برای هر VFD یک Selection Sheet شامل Application، Motor، Load Profile، Control Method، Braking، Network و Environment ایجاد کنید.
این برگه باعث می‌شود در زمان خرید قطعه جایگزین، معیارهای اصلی فراموش نشوند و Drive جدید بر اساس نیاز واقعی انتخاب شود.
۵۹. کنترل نهایی قبل از بهره‌برداری
قبل از تحویل، شماره مدل، توان و جریان موتور، منبع Reference، Ramp، Protection، Braking و ارتباط PLC بررسی و با Commissioning Sheet تطبیق داده شوند.
پس از تأیید، فایل پارامتر و گزارش نهایی در آرشیو پروژه نگهداری شود تا هر تعمیر یا تعویض Drive بر اساس یک نسخه مرجع انجام گیرد.
منابع و مراجع
Rockwell Automation, Industrial Automation and Drives technical resources.
Schneider Electric, Variable Speed Drives technical resources.
Siemens, SINAMICS drive technical documentation.
ABB, Drives technical documentation and application resources.
